取水管施工工艺进行阐述。水源地取水管---设计流量为40m3/s，采用2根大口径钢管（内径3600mm,壁厚18mm，外壁设加强环）从长江中取水,均采取水下沉管施工方法，自水源地新建围堤至长江中取水头部之间的管道分别长达1700.698m(1#管线)和1675.698m(2#管线)。两根管道轴线间距6.0m,管道中心高程-5.0m~-12.0m，采用φ609mm的钢管桩基础，钢管桩单根长30m，桩顶架设桩帽、横梁和管座，管道通过管箍安装固定于管座上。桩帽和横梁焊接连接，桩帽和桩、横梁和管座、管箍和横梁之间均采取水下螺栓连接固定。管道分段长度最长40m/段，分段管道之间采取水下哈夫连接方式。

钢管桩向有资质的生产厂家定购，选用螺旋埋弧焊钢管，加工长度40~42m，由船运输至施工现场。定位）稳桩、下桩锤击沉桩到位停锤测量桩顶标高（做好记录）移船吊桩打下一根桩。一组排架钢管桩施打完成后，根据测量记录的桩顶标高和设计桩顶标高计算每根出水的钢管桩的割桩长度，然后再用特制的钢套环从桩顶套入桩外壁，钢套环底部与桩顶之间的距离应与割桩长度一致，然后再由潜水员水下沿钢套环底部将钢桩割除，这样留置于水下的钢管桩桩顶标高即为设计标高。采用此种方法控制桩顶标高精度较高，施工偏差减小。

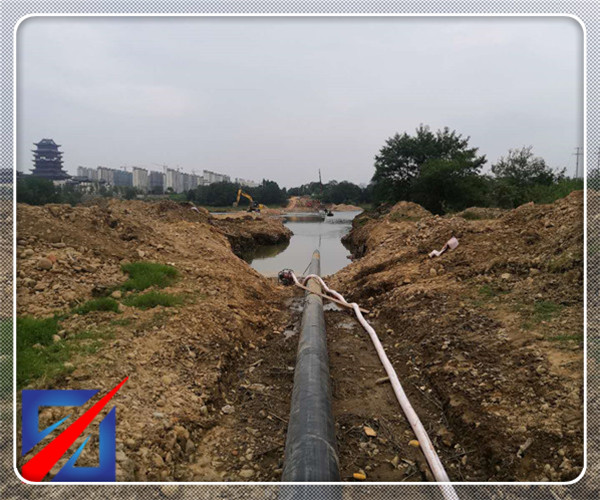

管道铺设安装：在挖好的管沟或房心土回填到管底标高处铺设管道时，应将预制好的管段按照承口朝向来水方向，由出水口处向室内顺序排列。挖好捻灰口用的工作坑，将预制好的管段徐徐放入管沟内，封闭堵严总出水口，做好临时支撑，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段承插口相连。在管沟内捻灰口前，先将管道调直、找正，用麻钎或薄捻凿将承插口缝隙找均匀，把麻打实，校直、校正，管道两侧用土培好，以防捻灰口时管道移位。将水灰比为1∶9的水泥捻口灰拌好后，装在灰盘内放在承插口下部，人跨在管道上，一手填灰，一手用捻凿捣实，先填下部，由下而上，边填边捣实，填满后用手锤打实，再填再打，将灰口打满打平为止。捻好的灰口，用湿麻绳缠好养护或回填湿润细土掩盖养护。管道铺设捻好灰口后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。按照施工图对铺设好的管道坐标、标高及预留管口尺寸进行自检，确认准确无误后即可从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按规定回填土。
